產品概述
產品名稱：抽氣止回閥
產品型號：H664H/Y
產品特點：在管道介質倒流、斷電、事故等非常狀態下，該閥門能夠瞬間關閉，關閉時間小于0.5秒。
一、產品概述：
本公司生產的抽氣止回閥主要用在600MW以下火力發電汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用。在管道介質倒流、斷電、事故等非常狀態下，該閥門能夠瞬間關閉，關閉時間小于0.5秒。

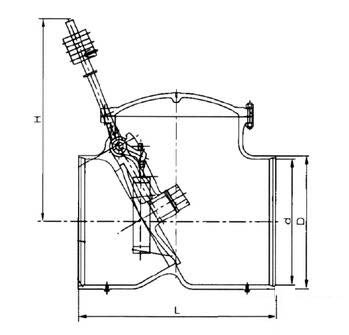

主要外形尺寸：
| 型號 | DN | L | d | D | H |
| H64Y-200 H64Y-P54100V |
150 | 483 | 145 | 169 | 342 |
| 200 | 526 | 195 | 221 | 404 | |
| 250 | 559 | 245 | 278 | 439 | |
| 300 | 610 | 300 | 354 | 500 | |
| 350 | 711 | 332 | 382 | 920 | |
| 400 | 838 | 380 | 436 | 940 | |
| 450 | 740 | 428 | 482 | 990 | |
| 500 | 790 | 478 | 532 | 990 | |
| 600 | 915 | 574 | 634 | 990 | |
| 700 | 1040 | 678 | 726 | 990 |
| 型號 | DN | L | d | D | H |
| H664H-50 | 200 | 526 | 198 | 248 | 815 |
| 300 | 610 | 296 | 332 | 845 | |
| 350 | 838 | 332 | 380 | 889 | |
| H664H-100 | 250 | 680 | 236 | 302 | 904 |
| 500 | 1020 | 478 | 532 | 1240 | |
| H664H-100 I | 250 | 526 | 188 | 248 | 815 |
| 500 | 680 | 236 | 302 | 904 |
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 材料 | ||
| 閥體、閥瓣、閥蓋、搖桿 | 軸shaft | 中法蘭螺栓/螺母 | |||||
| H664H-20 | 20 | 2.0 | ≤427 | 水、蒸汽 | WCB | 2Cr13 | 35/45 |
| H664H-50 | 50 | 5.0 | |||||
| H664H-100 | 100 | 10.0 | |||||
| H664Y--100I/V | 100 | 10.0 | ≤540 | WC6 | 2Cr1Mo1V1A | 2Cr1Mo1V1A/45 | |
