產品概述
高加進出口四通閥主要零件材料：
閥體：優質碳鋼，閥蓋：優質碳鋼
閥桿：鉻鉬鋼，密封圈：增強柔性石墨
閥瓣：硬質合金，閥座：硬質合金
填料：柔性石墨，支架：碳鋼
高加進出口四通閥主要型號規格：
公稱壓力：PN 20.0，25.0，30.0mpa
公稱通徑：DN 175，225，275，300mm
高加出口止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質.
高加進出口四通閥結構特點：
1.閥門中腔采用壓力自緊密結構，密封性好；
2. 閥門上部設計了手輪關緊結構，高加解列、檢修時，旋下手輪頂緊閥瓣，可防止給水泄漏進入高加及導致密封面損壞，防止誤操作而使給水進入高加，并在閥門因意外卡阻時也能夠順利關閉閥門；
3. 進口閥采用了外置活塞室結構，控制介質為凝結水，控制系統因在低溫度、低壓力、低壓差下工作而具有較高的可靠性；

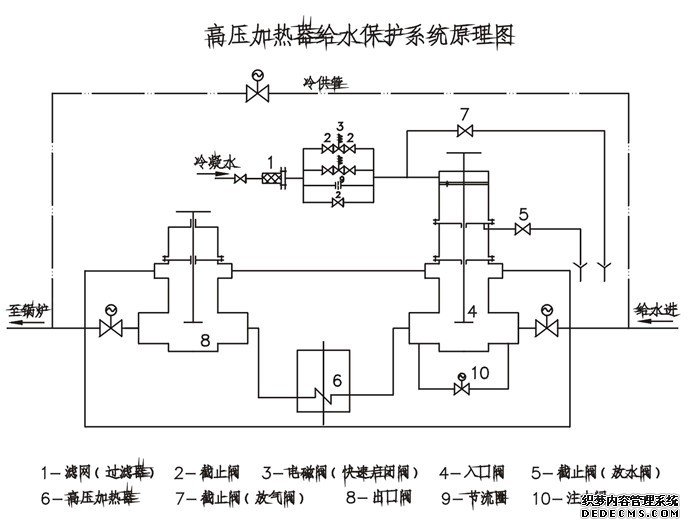

主要用途 J761Y－200、250型（DN175、225、275、300）入口閥和H61Y－200、250型（DN175、225、275、300）出口閥（止回閥）是分別裝在10萬與20萬機組高壓加熱器給水管道的入口與出口處，當高壓加熱器管系破裂，引起水位升高，達到報警水位時，快速啟閉閥打開，使入口閥迅速關閉，同時也使止回閥迅速關閉，切斷高壓加熱器給水，使高壓加熱器解列，鍋爐給水則通過旁路進入省煤器，從而起到保護高壓加熱器的作用，使機組正常運行..
1、進口閥采用了外置活塞室結構，控制介質為凝結水，控制系統因在低溫度、低壓力、低壓差下式作而具有較高的可靠性；
2、閥門上部設計了手輪關緊結構，高加解列、檢修時，旋下手輪頂緊閥瓣，可防止給水泄漏進入高加、防止高壓新式下的泄漏導致密封面損壞，防止誤操作而使水進入高加，并可防止閥門因意外卡組而使閥瓣不能順利關閉。

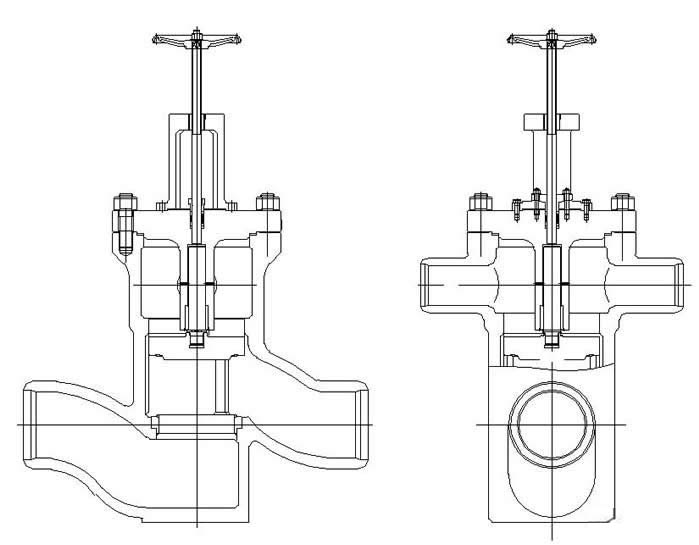

高加進出口四通閥(H62Y、高加出口止回閥)示意圖如下：
|
|
