您的位置： 首頁 > 產品展示 > 焊接閥門
  • 磅級Y型焊接截止閥

磅級Y型焊接截止閥

  • 所屬類別：焊接閥門
  • 產品名稱：磅級Y型焊接截止閥
  • 產品標簽：磅級Y型焊接截止閥
  • 更新時間：2022-12-07 14:59:08
  • 訪問統計：

    • 產品概述

    技術要求

    1、閥門設計與制造按API 623-2013、JIS E101和NB/T 47044-2014等的規定；
    2、閥門試驗按API 598-2009等的規定；
    3、結構長度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
    4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
    5、壓力溫度額定值按ASME B16.34-2013等的規定。

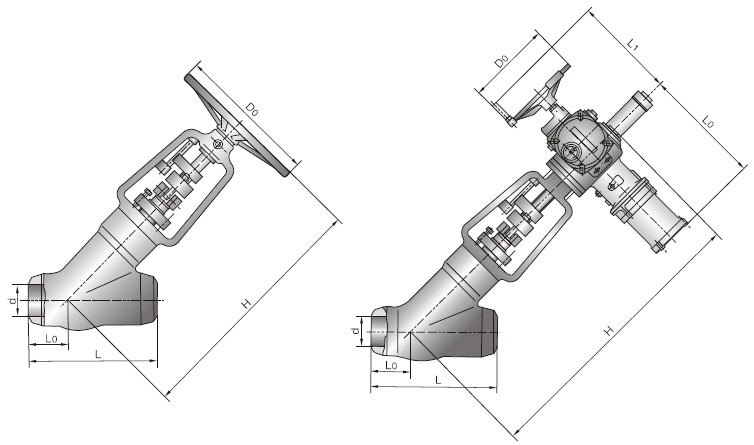

    樣圖：






    主要尺寸：

    公稱通徑NPS(in) 主要外形尺寸和連接尺寸
    d L L0 H D0
    J65Y-1500Lb
    2 1/2 56 330 130 670 360
    3 64 368 140 750 460
    4 84 457 170 830 510
    5 100 533 185 910 560
    6 126 610 190 1100 610
    J65Y-2500Lb
    2 38 310 120 550 300
    2 1/2 46 340 130 670 360
    3 54 390 147 750 460
    4 70 480 170 830 720

    主要尺寸

    公稱通徑NPS(in) 主要外形尺寸和連接尺寸 電動裝置
    d L Lo H Do L1 L2
    J965Y-1500Lb
    3 64 368 140 990 305 410 565 SMC-0
    4 84 457 170 990 305 420 654 SMC-1
    5 100 533 185 1115 305 420 654 SMC-1
    6 126 610 190 1763 457 440 688 SMC-2
    8 158 762 262 2026 457 440 688 SMC-2
    J965Y-2000Lb
    4 80 457 170 990 305 420 654 SMC-1
    5 96 533 185 1115 305 420 654 SMC-1
    6 118 610 190 1423 457 440 688 SMC-2
    8 148 762 262 1615 457 440 688 SMC-2
    10 180 914 300 2240 610 715   SMC-4
    12 222 1041 360 2490 610 715   SMC-4
    J965Y-2500Lb
    2 38 310 120 810 305 400 555 SMC-00
    2 1/2 46 340 130 895 305 400 555 SMC-00
    3 54 390 140 985 305 410 565 SMC-0
    4 70 480 170 990 305 420 654 SMC-1
    5 86 580 185 1115 305 420 654 SMC-1
    6 104 630 200 1280 457 440 688 SMC-2
    8 130 770 260 1615 457 440 688 SMC-2
    10 162 930 300 1930 610 690   SMC-3
    12 210 1060 360 2240 610 715   SMC-4
    14 234 1160 395 2420 610 715   SMC-4
    J965Y-3500Lb
    3 48 470 150 1005 305 410 565 SMC-0
    4 60 550 115 1133 305 410 565 SMC-0
    5 74 660 200 1280 305 420 654 SMC-1
    6 88 790 230 1320 305 420 654 SMC-1
