您的位置： 首頁 > 產品展示 > 鍛鋼閥
  • 美標閘閥 Z41Y-300Lb

美標閘閥 Z41Y-300Lb

  • 所屬類別：鍛鋼閥
  • 產品名稱：美標閘閥 Z41Y-300Lb
  • 產品標簽：美標閘閥 Z41Y-300Lb
  • 更新時間：2022-12-07 16:15:02
  • 訪問統計：

    • 產品概述

    主要特點及用途



    1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
    2、密封面采用不銹鋼和硬質合金，使用壽命長。
    3、采用柔性石墨填料、密封可靠、操作輕便靈活。
    4、驅動方式分于動、電動、氣功、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
    5、廣泛適用于石油化工、火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。


    產品制造及驗收技術標準

    1、設計標準按 API 600
    2、結構長度按 API B16.10
    3、法蘭標準按 API B16.5
    4、試驗標準按 API 598

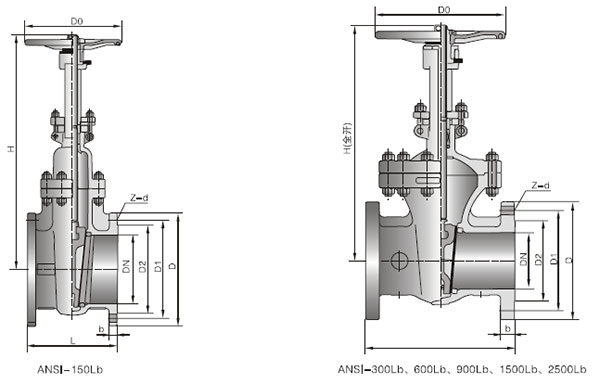

    樣圖：



    主要性能規范：


    試驗壓力 公稱壓力(Lb) 適用介質 適用溫度（℃）
    150 300 600 900 1500 2500
    殼體強度試驗 3 7.8 15.4 23.1 38.4 64.6 水、蒸汽、油品 ≤425℃
    密封試驗（液） 2.2 5.6 11.2 16.8 28.1

    47.7
    密封試驗（氣） 0.5~0.7

    主要零件材料及適用工況：

    閥體材料 WCB（C） CF8（P） CF8M（R） WC6 WC9（V） CF3（P） CF3M(R)
    工作溫度（℃） ≤425 ≤275 ≤275 ≤550 ≤200 ≤200
    適用介質 水、蒸汽、油品 硝酸類 醋酸類 水、蒸汽 酸堿 酸堿

    主要外形尺寸及連接尺寸：

    API150Lb

    公稱通徑 單位 L H（全開） D D1 D2 b Z-d D0
    in mm
    2" 50 in 7 .00 16.10 6.00 4. 75 3.62 0. 75 4-0.75 8.00
    mm 178 409 152 120.5 92 19.1 4-19 200
    3" 80 in 8.00 20.00 7.5 6.00 5.00 0.94 4-0.75 10.00
    mm 203 570 190 152.5 127 23.9 4-19 250
    4" 100 in 9.00 23.20 9.00 7 .50 6.19 0.94 8-0.75 10.00
    mm 229 590 229 190.5 157 23.9 8-19 250
    6" 150 in 10.50 24.80 11.00 9.50 8.50 1.00 8-0.88 12.00
    mm 267 630 279 241.5 216 25.4 8-22 300
    8" 200 in 11.50 37 .80 13.50 11.75 10.62 1.12 8-0.88 13.88
    mm 292 960 343 298.5 270 28.5 8-22 350
    10" 250 in 13.00 45.6 16.00 14.25 12. 75 1.19 12-1.00 15.70
    mm 330 1158 406 362 324 30.2 12-25 400
    12" 300 in 14.00 54.30 19.00 17.00 15.00 1.25 12-1.00 17.70
    mm 356 1378 483 432 381 31.8 12-25 450
    14" 350 in 15.00 60. 75 21.00 18. 75 16.25 1.38 12-1.12 19.7
    mm 381 1543 533 476.5 413 35 12-29 500
    16" 400 in 16.00 68.40 23.50 21.25 18.50 1.44 16-1.12 23.60
    mm 406 1738 597 539.5 47 36.6 16-29 600
    18" 450 in 17 .00 71.10 25.00 22. 75 21.00 1.56 16-1.25 23.60
    mm 432 1959 635 578 533 39. 7 16-32 600
    20" 500 in 18.00 87 .20 27 .5 25.00 23.00 1.69 20-1.25 26.80
    mm 457 2214 698 635 584 42.9 20-32 680
    24" 600 in 20.00 102.3 32.00 29.50 27 .25 1.88 20-1.38 29.90
    mm 508 2599 813 749.5 692 47. 7 20-35 760
    30" 750 in 24.00 125.3 38. 75 36.00 33. 75 2.94 28-1.38 36.00
    mm 610 3183 985 914 857 74.5 28-35 915
    36" 900 in 28.00 147.00 46.00 42. 75 40.25 3.56 32-1.62 36.00
    mm 711 3737 1170 1086 1022 90.5 32-41 915

    API300Lb：

    公稱通徑 單位 L H（全開） D D1 D2 b Z-d D0
    in mm
    2" 50 in 8.5 16.7 6.50 5.00 3.62 0.88 8-0.75 8.0
    mm 216 424 165 127 92 22.3 8-19 200
    3" 80 in 11.15 21.00 8.25 6.62 5.0 1.12 8-0.88 10
    mm 283 535 210 168 127 28.5 8-22 250
    4" 100 in 12.00 24.20 10.0 7 .88 6.19 1.25 8-0.88 10
    mm 305 615 254 200 157 .2 31.8 8-22 250
    6" 150 in 15.87 31.30 12.50 10.62 8.5 1.44 12-0.88 14
    mm 403 795 318 270 216 36.6 12-22 350
    8" 200 in 16.50 39.90 15.0 13.0 10.62 1.62 12-1.0 15. 7
    mm 419 1012 381 330 270 41.3 12-25 400
    10" 250 in 18.00 48.50 17 .50 15.52 12. 75 1.88 16-1.12 17. 7
    mm 457 1231 444 387 .5 324 47. 7 16-29 450
    12" 300 in 19.75 57 .0 20.50 17. 75 15.0 2.00 16-1.25 19. 7
    mm 502 1450 521 451 381 50.8 16-32 500
    14" 350 in 30.00 64.80 23.00 20.25 16.25 2.12 20-1.25 23.6
    mm 762 1645 584 514.5 413 54.0 20-32 600
    16" 400 in 33.00 72.50 25.50 20.25 18.5 2.25 20-1.38 23.6
    mm 838 1841 648 571.5 470 57.2 20-35 600
    18" 450 in 36.00 76.50 28.00 24. 75 21 2.38 24-1.38 26.8
    mm 914 1943 711 628.5 533 60.4 24-35 680
    20" 500 in 39.00 84.80 30.50 27 .0 23.0 2.50 24-1.38 38
    mm 991 2154 775 686 584 63.5 24-35 760
    24" 600 in 45.00 100.50 36.0 32.0 27 .25 2. 75 24-1.62 36
    mm 1143 2553 914 813 692 69.9 24-41 915

    API600Lb：

    公稱通徑 單位 L H（全開） D D1 D2 b Z-d D0
    in mm
    2" 50 in 11.50 18 6.5 5.00 3.62 1.0 8-0.75 10
    mm 292 458 165 127 92 25.4 8-19 250
    3" 80 in 14.00 22.58 8.25 6.62 5.00 1.25 8-0.88 10
    mm 356 570 210 168 127 31.8 8-22 250
    4" 100 in 17 .00 27 .2 10. 75 8.50 6.19 1.5 8-1.0 14
    mm 432 690 273 216 157 38.1 8-25 350
    6" 150 in 22 35.8 14 11.50 8.50 1.88 12-1.12 18
    mm 559 910 356 292 216 47. 7 12-29 450
    8" 200 in 26.00 41.9 16.5 13. 75 10.62 201.9 12-1.25 19. 7
    mm 600 1064 419 349 270 55.6 12-32 500
    10" 250 in 31.00 49.5 20 17 .00 12. 75 2.5 16-1.38 23.6
    mm 787 1257 508 432 324 63.5 16-35 600
    12" 300 in 33 57 .8 22 19.25 15.00 2.62 20-1.38 26.8
    mm 838 1468 559 489 381 66. 7 20-35 680
    14" 350 in 35 63.9 23. 75 20. 75 16.25 2. 75 20-1.50 26.9
    mm 889 1623 603 527 413 69.9 20-38 760
    16" 400 in 39 71.5 27 23. 75 18.5 3.0 20-1.62 26.9
    mm 991 1816 686 603 470 76.2 20-41 760
    18" 450 in 43 82. 7 29.25 25. 75 21.00 3 .25 20-10.75 36
    mm 1092 2100 743 654 533 82.6 20-45 915
    20" 500 in 47 88.6 32 28.5 23.00 3.5 24-1.75 37.4
    mm 1194 2250 813 724 584 88.9 24-45 950
    24" 600 in 55 107 .5 37 33.0 27 .25 4.0 24-2.0 39.4
    mm 1397 2730 940 838 692 102 24-51 1000

    900磅級
    公稱通徑 NPS 尺寸/mm
    mm in L D D1 D2 b z-Φd H D0
    50 2 368 216 165 .1 92 46 8-ΦΦ26 523 250
    65 2 1/2 419 244 190.5 105 49 8-Φ29 635 250
    80 3 381 241 190.5 127 46 8-Φ26 620 300
    100 4 457 292 234.9 157 52 8-Φ32 688 350
    150 6 610 381 317 .5 216 63 12-Φ32 916 500
    200 8 737 470 393. 7 270 71 12Φ-39 1107 600
    250 10 838 545 469.9 324 77 16-Φ39 1313 680
    300 12 965 610 533.4 381 87 20-Φ39 1528 760
    350 14 1029 640 559 413 93 20-Φ42 2216 864

    1500磅級 重量
    公稱通徑 尺寸/mm
    mm in L D D1 D2 b Z-Φd H~ D0
    50 2 368 216 165 92 47 8-Φ26 614 254 116
    65 2 1/2 419 244 191 105 50 8-Φ29 705 356 166
    80 3 470 267 203 127 56 8-Φ32 705 356 209
    100 4 546 311 241 157 62 8-Φ35 927 457 296
    125 5 673 375 292 186 82 8-Φ42 1120 610 508
    150 6 705 394 318 216 93 12-Φ39 1191 610 720
    200 8 832 483 394 270 104 12-Φ45 1524 711 1275
    250 10 991 585 483 324 120 12-Φ51 1854 864 2092
    300 12 1130 675 572 381 139 16-Φ54 2184 864 2951
    350 14 1257 750 635 413 150 16-Φ61 2216 864 4382

    2500磅級 重量
    公稱通徑 尺寸/mm
    mm in L D D1 D2 b Z-Φd H D0
    65 2 1/2 330 267 196.3 105 65 8-Φ32 631 350 95
    80 3 368 305 228.6 127 74 8-Φ35 735 450 115
    100 4 457 356 273.0 157 84 8-Φ42 891 600 215
    125 5 533 419 323.8 186 100 8-Φ48 1047 800 310
    150 6 610 483 368.3 216 115 8-Φ54 1144 500 580
    200 8 761 550 438.1 270 134 12-Φ54 1392 600 900
    250 10 914 675 539. 7 324 173 12-Φ67 1614 700 1600
