  • 真空隔離截止閥

真空隔離截止閥

  • 所屬類別：鍛鋼閥
  • 產品名稱：真空隔離截止閥
  • 產品標簽：真空隔離截止閥
  • 更新時間：2022-12-07 15:56:09
  • 訪問統計：

    • 產品概述

    主要結構特點及用途

    1、本系列閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形快楔緊運動分步作用實現零泄漏。
    2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
    3、結構簡單、緊湊、檢修方便，使用壽命長。
    4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且各接各面采用高強膨脹材料密封，便系統與大氣完全隔離，具有很好的系統氣密性。
    5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
    該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝程；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

    閥門結構型式

    NKJ*41、NKJ*61等型真空隔離截止閥（*-閥門操作器可選手動、電動等）

    技術要求



    1、閥門設計與制造按API 623-2013、GB/T 12235-2007、JIS E101、JB/T 3595-2002和NB/T 47044-2014等的規定；
    2、閥門試驗按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的規定；
    3、結構長度按ASME B16.10-2009、JIS E101、GB/T 12221-2005和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
    4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定，焊接坡口按ASEM B16.25-2012、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
    5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。

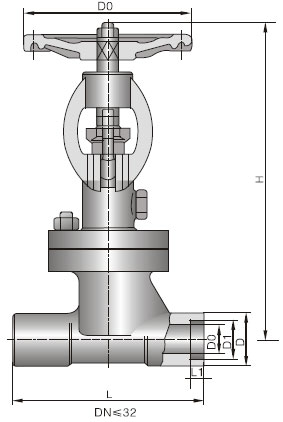

    主要尺寸：

    公稱通徑PN
    （MPa）    		 公稱通徑DN（mm） 主要外形尺寸和連接尺寸
    L H手 D D0 D1 L1 α W
    4.0 10 130 245 36 11 18.4 10   120
    15 130 245 36 16 22.5 10   120
    20 150 265 44 21 28.5 11   160
    25 160 270 48 26 34.5 12   200
    32 180 285 48 34     37°30" 200
    40 200 320 55 40     37°30" 240
    50 230 365 64 48     37°30" 320
    65 290 410 82 66     37°30" 300
    80 310 430 95 78     37°30" 300
    100 350 470 117 100     37°30" 350
    125 400 500 143 126     37°30" 350
    150 480 533 167 150     37°30" 400
    6.4 10 130 245 36 10 18.4 10   120
    15 130 245 36 15 22.5 10   120
    20 150 265 44 20 28.5 11   160
    25 160 270 48 25 34.5 12   200
    32 180 280 48 33     37°30" 200
    40 200 320 55 39     37°30" 240
    50 230 365 64 48     37°30" 320
    65 290 410 82 65     37°30" 320
    80 310 430 95 76     37°30" 360
    100 350 470 117 98     37°30" 400
    125 480 500 143 123     37°30" 400
    150 480 533 167 148     37°30" 500
    10.0 10 130 245 36 10 18.4 10   120
    15 130 245 36 14 22.5 10   120
    20 150 265 44 20 28.5 11   160
    25 160 270 48 25 34.5 12   200
    32 180 285 48 32     37°30" 200
    40 200 320 55 38     37°30" 240
    50 230 355 64 48     37°30" 320
    65 290 410 82 63     37°30" 320
    80 310 430 95 74     37°30" 360
    100 350 470 117 97     37°30" 400
    125 400 500 143 123     37°30" 400
    150 480 533 167 148     37°30" 500

    注：PN4.0(40）閥門允許作為PN10.0(10）、PN1.6(16）壓力選用。









    主要性能規范

    產品類型 殼體強度試驗(MPa) 上密封試驗(MPa) 密封試驗(MPa) 適用介質 適用溫度（℃)
    NKJ61H-40 6.0 4.4 4.4 水、蒸汽、空氣 ≤425
    NKJ61H-64 9.6 7.0 7.0
    NKJ61H-100 15.0 11.0 11.0
    NKJ61Y-40I 6.0 4.4 4.4 水、蒸汽、空氣 ≤550
    NKJ61Y-64I 9.6 7.0 7.0
    NKJ61Y-100I 15.0 11.0 11.0




    主要零件材料：



    零件名稱 閥體、閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件
    NKJ61H-C型 25或WCB 鉻不銹鋼 鉻不銹鋼 H：合金鋼 鋁青銅 膨脹復合石墨 優質碳鋼
    NKJ61Y-I型 鉻鉬鋼 25Cr2MoVA 12Cr1Mo1VA Y：硬質合金 鉻鉬鋼
